基于Centos搭建k8s服务器

阅读量:

一、写作目的

出于学习和项目测试目的，想在笔记本上基于虚拟机搭建一个简单的Kubernetes(k8s)集群。没想到因为国内flannel 源服务器集体阵亡，直接使用proxy会导致各种问题，导致我弄了十几个小时，下面给出我的修正方案。由于配置过程很复杂，限于篇幅笔者对一些工具的基本操作（VMware使用、Xshell配置等）会省略，可能没有以前文章那么详细，还请谅解！已经安装好基础设施服务器，并与Windows主机网络互通的，可直接跳转到步骤五

下面给出最终目标：

集群相关：

角色 ip地址 系统环境
master 192.168.154.10 centos 7.9.2，基础设施服务器
node1 192.168.154.11 centos 7.9.2，基础设施服务器
node2 192.168.154.12 centos 7.9.2，基础设施服务器

k8s相关版本说明：

Docker kubeadm kubectl kubelet
版本号 18.06.3 1.17.4 1.17.4 1.17.4

二、环境准备

三、Centos基础设施服务器搭建（资源消耗很小，笔者的笔记本6700HQ+16G内存开5个感觉也没问题）

（VMware的使用不是本文的重点，笔者在这里仅对关键位置给出说明。三个虚拟机这里的设置是一样的，硬件配置可以有差异）

  • 硬件配置如下（其余默认即可）
    磁盘 内存 CPU
    40G+ 1G+ 2核心，线程总数不少于2
  • 语言选择中文-中国

  • “安装位置” 点击去，然后直接点击完成（即默认设置）
  • “软件选择” 修改为基础设施服务器


  • “网络和主机名” 按照如下步骤修改：
    1. 分别修改主机名为“master”、“node1”、“node2”，三个虚拟机不要设置为一样了！！
    1. 进入“配置”-“常规”， 勾选“可用时自动链接到这个网络”
    1. 查看虚拟机LAN口网段。查看VMware的“编辑”–“虚拟网络编辑器”–“VMnet8”

    由图可知，笔者虚拟机LAN网段ip为：192.168.154.*，网关地址为：192.168.154.2（VMware默认网关主机号是2)

  1. 进入“配置”-“IPv4设置”，参照步骤三，进行如图所示设置（记得同步修改网段ip，不要照抄）。DNS服务器我们采用阿里DNS：223.5.5.5，保存即可。截图以master主机为例：**


  • 开始安装，点击上面设置root密码。安装完毕后重启即可


  • 四、配置windows主机网络*

  • 确保VMware为主机（windows）分配ip。进入VMware的“编辑”–“虚拟网络编辑器”–“VMnet8”，勾选“将主机虚拟网络适配器连接至此网络”

  • 设置主机的VMnet8虚拟网卡静态ip：192.168.154.1 （根据步骤三中经验，同步修改，不要照抄）




  • 验证是否成功（请确保虚拟机均已经开机）。主机与虚拟机互相ping即可

五、通过Xshell（用户自行下载安装）连接三台虚拟机（非必须，但是笔者推荐这么做，因为Xshell支持多台服务器同时操作，可以加快配置速度）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Centos基础设置服务器默认已经支持ssh，所以不同安装额外操作

# master参数如下：
ip: 192.168.154.10
port：22
账户：root
密码：步骤三中自己设置的密码

Centos基础设置服务器默认已经支持ssh，所以不同安装额外操作

# node1参数如下：
ip: 192.168.154.11
port：22
账户：root
密码：步骤三中自己设置的密码

Centos基础设置服务器默认已经支持ssh，所以不同安装额外操作

# node2参数如下：
ip: 192.168.154.12
port：22
账户：root
密码：步骤三中自己设置的密码

小技巧：Xshell任意终端右键，勾选“发送键输入到所有会话”，可以将命令在所有终端同步操作，使得我们可以同时配置三台服务器。

六、为k8s初始化Centos（以下操作，可三台服务器同步操作）

  • 有的读者可能直接从这里开始，未避免不必要bug，请尽量确保系统版本为Centos 7.9

    1
    2
    # 查看系统版本
    cat /etc/redhat-release

  • 关闭系统防火墙，并禁止其自启动

    1
    2
    3
    # 终端键入
    systemctl stop firewalld
    systemctl disable firewalld

  • 配置host表（采用DNS更好，测试/学习为目的，我们可以简单点）

    1
    2
    3
    4
    5
    6
    # 终端键入
    cat >> /etc/hosts << EOF
    192.168.18.10 master
    192.168.18.11 node1
    192.168.18.12 node2
    EOF

  • 设置网络时间同步

    1
    2
    3
    4
    5
    6
     # 终端键入
     yum install -y ntpdate
     ntpdate time.windows.com

    # 验证系统时间，键入
    date

  • 关闭selinux（重启后才会生效，这步暂不重启）

    1
    2
    # 终端键入
    sed -i 's/enforcing/disabled/' /etc/selinux/config

  • 关闭swap分区（重启后才会生效，这步暂不重启）

1
2
# 终端键入
sed -ri 's/.*swap.*/#&/' /etc/fstab

  • 将桥接的IPv4流量传递到iptables的链

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    # 在每个节点上将桥接的IPv4流量传递到iptables的链
    cat > /etc/sysctl.d/k8s.conf << EOF
    net.bridge.bridge-nf-call-ip6tables = 1
    net.bridge.bridge-nf-call-iptables = 1
    net.ipv4.ip_forward = 1
    vm.swappiness = 0
    EOF

    # 加载br_netfilter模块
    modprobe br_netfilter

    # 查看是否加载
    lsmod | grep br_netfilter

    # 生效
    sysctl --system

  • 开启ipvs

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    # 安装
    yum -y install ipset ipvsadm

    # 修改配置文件
    cat > /etc/sysconfig/modules/ipvs.modules <<EOF
    #!/bin/bash
    modprobe -- ip_vs
    modprobe -- ip_vs_rr
    modprobe -- ip_vs_wrr
    modprobe -- ip_vs_sh
    modprobe -- nf_conntrack_ipv4
    EOF

    # 授权、运行、检查是否加载
    chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep -e ip_vs -e nf_conntrack_ipv4

    # 检查是否加载
    lsmod | grep -e ipvs -e nf_conntrack_ipv4

  • 重启三台机器

1
reboot
  • 验证selinux是否关闭，swap分区是否关闭
    1
    2
    3
    4
    5
    # 验证selinux
    getenforce

    #验证swap分区
    free -m

七、配置http proxy（可三台服务器同步操作）

注：笔者所查阅的教程几乎都是采用的国内源，但是最后安装CNI网络时，由于flannel国内源集体阵亡，会导致临门一脚的时候宣告失败。如果读者在安装时fauy.io国内镜像源恢复，可省略略这一步。

Windows代理工具开启局域网代理功能（大部分代理都是支持的），然后在Centos配置系统代理

1
2
3
4
5
6
7
8
9
10
vim /etc/profile

# 在文件顶部加上
export proxy="http://192.168.154.1:10809"
export http_proxy=$proxy
export https_proxy=$proxy
export ftp_proxy=$proxy
export no_proxy="localhost,127.0.0.1,::1,192.168.154.1,192.168.154.10,192.168.154.11,192.168.154.12,10.244.0.0/16,10.96.0.0/12"

# no_proxy中应该额外加入master、node节点ip，以及10.244.0.0/16 、10.96.0.0/12，最好把windows主机地址也加上！！！这里很重要，否则后面会bug

代理生效：

1
source /etc/profile

如果你想取消proxy，只需要终端键入：

1
2
3
4
unset http_proxy
unset https_proxy
unset ftp_proxy
unset no_proxy

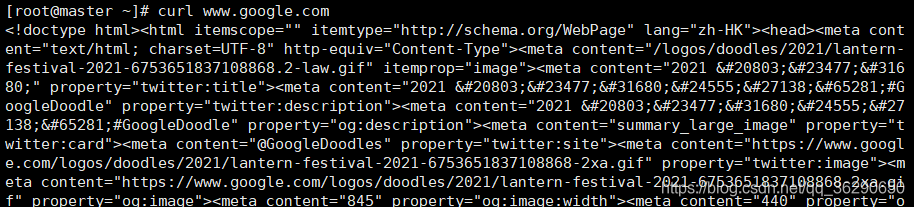

测试proxy

1
curl www.google.com


注：全局/Pac是跟随windows自动适应的

  • 下面还要再配置docker proxy，否则后面会出现bug
    1
    2
    3
    4
    5
    6
    7
    8
    mkdir -p /etc/systemd/system/docker.service.d
    vim /etc/systemd/system/docker.service.d/http-proxy.conf

    # http-proxy.conf内容如下：

    [Service]
    Environment="HTTP_PROXY=http://192.168.154.1:10809" "NO_PROXY=localhost,127.0.0.1,192.168.154.10,192.168.154.11,192.168.154.12,10.244.0.0/16,docker-registry.somecorporation.com"

    代理生效：
1
2
sudo systemctl daemon-reload
sudo systemctl restart docker

验证代理：

1
systemctl show docker --property Environment

八、配置Docker****（以下操作，可三台服务器同步操作）

  • 安装Docker
    1
    2
    3
    4
    5
    6
    7
    8
    wget https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo -O /etc/yum.repos.d/docker-ce.repo

    yum install --setopt=obsoletes=0 docker-ce-18.06.3.ce-3.el7

    systemctl enable docker && systemctl start docker

    # 查看docker版本
    docker version

九、安装kubeadm、kubelet和kubectl（以下操作，可三台服务器同步操作）

  • 配置yum镜像源（虽然有代理，不过国内镜像源肯定还是快一点）

    1
    2
    3
    4
    5
    6
    7
    8
    9
    cat > /etc/yum.repos.d/kubernetes.repo << EOF
    [kubernetes]
    name=Kubernetes
    baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
    enabled=1
    gpgcheck=0
    repo_gpgcheck=0
    gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
    EOF

  • 安装

    1
    yum install -y --setopt=obsoletes=0 kubeadm-1.17.4-0 kubelet-1.17.4-0 kubectl-1.17.4-0

  • 确保Docker使用的cgroup drvier和kubelet使用的cgroup drver一致

    1
    2
    3
    4
    5
    vim /etc/sysconfig/kubelet

    # 内容如下：
    KUBELET_EXTRA_ARGS="--cgroup-driver=systemd"
    KUBE_PROXY_MODE="ipvs"

  • 设置开机自启动

    1
    systemctl enable kubelet

十、部署master节点（切勿在node节点设置）

  • 初始化

    1
    2
    3
    4
    5
    6
    # 应同步修改“192.168.154.10”、“v1.17.4”，其余保持不变
    kubeadm init \
      --apiserver-advertise-address=192.168.154.10 \
      --kubernetes-version v1.17.4 \
      --service-cidr=10.96.0.0/12 \
      --pod-network-cidr=10.244.0.0/16

  • 根据提示，键入

    1
    2
    3
    mkdir -p $HOME/.kube
    sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
    sudo chown $(id -u):$(id -g) $HOME/.kube/config

十一、部署node节点（不要在master节点设置）

在master节点上，键入

1
kubeadm token create --print-join-command

系统会输出一条命令，复制并粘贴到node节点运行即可，命令如下（具体命令有差异，仅供参考）：

1
kubeadm join 192.168.154.10:6443 --token 5dkam1.8v4coi4tsvtj7ede     --discovery-token-ca-cert-hash sha256:252da6842f1ce2b6b90981111734bff000e0cac551f88cea5ca5155c61e85861

运行完毕，在master节点执行

1
2
3
kubectl get nodes

# 应该能看到三个节点，但是是notready状态，这是因为还没搭建CNI网络

十二、搭建flannel网络（以下命令仅在master节点执行）

1
2
# 如果您的代理没有问题，下面的命令直接执行即可
kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

稍等片刻（大概有几十MB的文件下载）。通过如下命令查看进度

1
kubectl get pods -n kube-system

如下图所示即为安装完毕：

此时在master查看节点状态

1
kubectl get nodes

节点状态为ready即为搭建完毕

十三、部署nginx，测试环境（master节点执行）

1
2
3
kubectl create deployment nginx --image=nginx:1.14-alpine    # 创建服务
kubectl expose deployment nginx --port=80 --type=NodePort    # 暴露端口
kubectl get pods,svc                                         # 查看状态

由图可知，外部端口为31547，在主机访问：http://192.168.154.10:31547，能看到如下界面即为成功。

十四、配置kubectl自动补全（可选）

1
2
3
4
5
6
yum install -y bash-completion
source /usr/share/bash-completion/bash_completion
source <(kubectl completion bash)
echo "source <(kubectl completion bash)" >> ~/.bashrc
source /usr/share/bash-completion/bash_completion
source <(kubectl completion bash)
